Mikro-Winkelsensoren mit Hall-Effekt

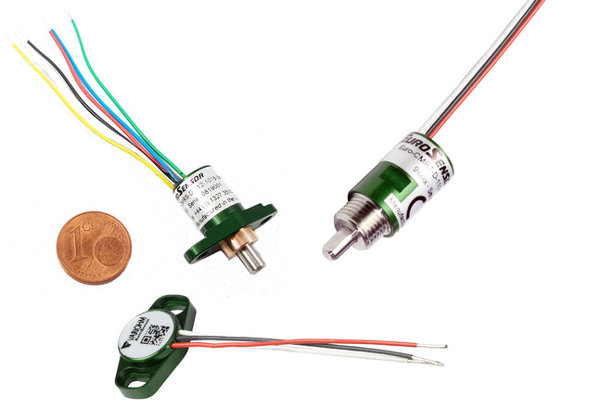

Die Euro-CMR-x Reihe besteht aus drei neuen Modellen : Euro-CMRS, Euro-CMRT und Euro-CMRK. Die Bauformen unterscheiden sich durch ihre Gehäuse und die Montagekonzepte.

Allen gemeinsam ist das Hall-Sensorelement mit einem Standard-Messbereich von 360°. Für OEMs sind spezifisch definierte Messbereiche ebenfalls erhältlich. Ausgangssignale im Format ratiometrisch oder im Format PWM (pulsweitenmoduliert) sind bei Bestellung wählbar. Auch die beiden (redundanten) Ausgänge sind als gleichläufig oder gegenläufig konfigurierbar. Durch die vielen Optionen wird ein extrem breites Spektrum von Einsatzmöglichkeiten erreicht. Dazu kommt der große Temperaturbereich von -40 °C bis +125 °C (kurzfristig bis 150°), durchgängig Schutzart IP68 und hohe Vibrationsfestigkeit. Unterschiede zeigen die einzelnen Baureihen der Winkelsensoren in der mechanischen Ausführung.

Der Typ Euro-CMRK ist für berührungslose Winkelmessungen vorgesehen. Darauf abgestimmte Steuer-Magnete sind standardmäßig sowie kundenspezifisch lieferbar. Damit ist auch der erreichbare Messabstand wählbar. Der Standard-Montageflansch der Typen Euro-CMRK hat einen Teilkreisdurchmesser von nur 16 mm. Mit dem gleichen Flansch sind die Winkelsensoren vom Typ Euro-CMRS ausgerüstet, die aber mit einer 4-mm-Drehachse ausgestattet sind. Noch kleiner baut der Typ Euro-CMRT. Dieser Mikro-Winkelsensor wird per M8-Gewinde montiert und arbeitet mit einem Achsdurchmesser von lediglich 3,175 mm.

Die Mikro-Winkelsensoren der Serie Euro-CMR-X sind eigens für den Einsatz in miniaturisierten Applikationen in schwieriger Umgebung oder generell engen Platzverhältnissen entwickelt worden. Die neuen Miniatur-Winkelsensoren eröffnen neue Möglichkeiten in der Applikation. Zusätzlich bietet die Option der seriellen kundenspezifischen Anpassung mehr Spielräume für Hersteller.
