September 22, 2022
Elektrotechnik

Neue 800-W-Netzteile mit freier Luftkonvektionskühlung

COSEL Co, Ltd kündigte die Einführung von 800-W-Netzteilen mit freier Luftkonvektionskühlung an, die AEA800F-Serie. Mit Blick auf anspruchsvolle Anwendungen ist das AEA800F in der Lage, 300% Spitzenleistung für einen Zeitraum von bis zu 3.000 Millisekunden zu liefern. Konzipiert für Anwendungen, die ein hohes Maß an Sicherheit erfordern, ist das AEA800F nach der Norm EN62477-1 (OVC III) für industrielle Anwendungen zertifiziert und nach ANSI/AAMI ES60601-1, sowie EN60601-1, 3rd Edition für medizinische Anwendungen zugelassen. Das AEA800F ist für Body Floating (BF)-Anwendungen geeignet und erfüllt die Sicherheitsanforderung 2MOPP (IN/OUT) und 1MOPP (OUT/FG). Das Layout des AEA800F ist für freie Luftkonvektion optimiert, was es ideal für den Einsatz in Geräten macht, die in geräuscharmer Umgebung betrieben werden.

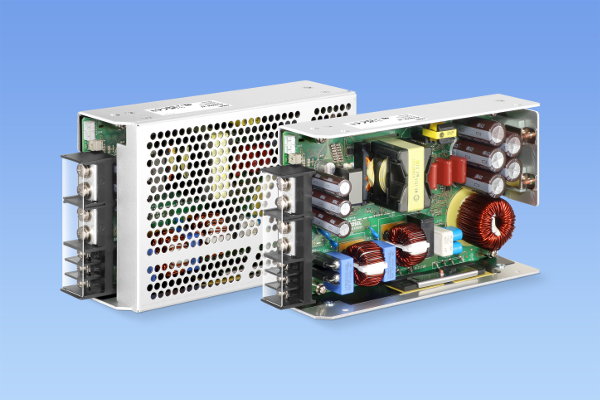

Das AEA800F von COSEL wurde für industrielle und medizinische Anwendungen entwickelt und liefert 300 % Spitzenleistung bis zu 3.000 Millisekunden. Bild: Cosel Europe GmbH

Mit dem immer höheren Automatisierungsgrad in industriellen und medizinischen Anwendungen müssen Stromversorgungen in der Lage sein, zusätzliche Leistung während Belastungsspitzen zu liefern, wie sie von dynamischen Lasten, z. B. beim Motorstart, benötigt wird. Um solchen Anforderungen dauerhaft zu genügen, muss die Stromversorgung mit einer hoch dynamischen Regelung und einer Leistungsstufe ausgelegt sein, die in der Lage ist, wiederholte Spitzenlasten zu verkraften. Das AEA800F ist in der Lage, 300% seiner konvektionsgekühlten Nennleistung über einen Zeitraum von bis zu 3.000 Millisekunden zu liefern, was hervorragend ist und den neuesten Marktanforderungen von industriellen und medizinischen Geräten entspricht.

Industrielle Anwendungen erfordern heute effiziente Stromversorgungen, die in verschiedenen Umgebungen mit einem hohen Maß an Sicherheit arbeiten können. Das AEA800F ist zertifiziert nach EN62477-1 Überspannungskategorie drei (OVC III), was bedeutet, dass ein Endgerät, das von dem Netzteil versorgt wird, direkt an die Hauptverteilung angeschlossen werden kann, ohne eine zusätzliche Isolationsebene hinzuzufügen. Dies vereinfacht die Aufgabe des Systementwicklers, reduziert die Kosten und garantiert ein Höchstmaß an Effizienz.

Für medizinische Anwendungen entspricht die Isolation des AEA800F zwischen Eingang und Ausgang 2MOPP, zwischen Eingang und Erde 1MOPP und zwischen Ausgang und Erde 1MOPP, so dass das Produkt für Body Floating (BF) Anwendungen geeignet ist. Die Geräte sind in Übereinstimmung mit ANSI/AAMI ES60601-1 und EN60601-1, 3rd Edition zugelassen.

Das AEA800F hat eine Isolation von Eingang zu Ausgang von 4.000VAC, Eingang zu Erde (FG) von 2.000VAC und Ausgang zu Erde (FG) von 1.500VAC.

Das vielseitige AEA800F wurde für internationale Anwendungen mit Eingangsspannungen von 85 bis 264VAC entwickelt. Es stehen drei Ausgangsspannungen zur Wahl: 24V, 36V oder 48V mit jeweiligen Nennströmen von 34A (72,5A Peak), 22,7A (48,4A Peak) und 17A (36,3A Peak). Die Ausgangsspannung kann über ein eingebautes Potentiometer eingestellt werden.

Für eine niedrige harmonische Stromverzerrung weist das AEA800F einen aktiven Power Factor Corrector (PFC) auf und die Schaltstufe verwendet eine LLC-Resonanztopologie mit Leistungshalbleitern der neuesten Generation, was zu einem typischen Wirkungsgrad von bis zu 95% führt.

Für zusätzliche Leistung können bis zu sechs AEA800F Geräte am Ausgang parallel geschaltet werden. Bei der Parallelschaltung wird die am "Master"-Gerät eingestellte Ausgangsspannung  automatisch von den "Slaves" übernommen.

Optimiert für Konvektionskühlung, kann das AEA800F in einem Umgebungstemperatur­bereich von -20 bis +70 Grad Celsius betrieben werden. Je nach Montageart und Belüftung im Endgerät kann ein Derating notwendig sein. Details hierzu sind der technischen Dokumentation zu entnehmen.

Das AEA800F verfügt über integrierte Schutzschaltungen für Einschaltstrom, Ausgangsüberstrom und -überspannung sowie einen thermischen Schutz.

Im offenen Gehäuseformat misst das AEA800F 50 x 127 x 203.2mm und wiegt maximal 1,4 kg mit dem optional erhältlichen Gehäuse.

Das AEA800F erfüllt die Sicherheitsanforderungen gemäß UL (USA), C-UL (Kanada), DEMKO (Dänemark), und TÜV (Deutschland). Das Produkt ist nach UL62368-1, EN62368-1, EN62477-1 (OVC III) zertifiziert.

Um anwendungsspezifischen Anforderungen gerecht zu werden, ist eine Reihe von Optionen erhältlich, darunter: Schutzlackierung (C), zusätzliches Gehäuse (N), Klemmenblock mit vertikalen Schrauben (T), Steckverbinder anstatt Klemmenblock (J), erweiterte Funktionen wie Hilfsausgänge (12V1A und 5V1A), Remote ON/OFF und Alarm (R3), UL508-Zertifizierung (T5), verriegelte Abschaltung bei Überstrom anstatt Hiccup Mode (P5).

Die AEA-Serie eignet sich für eine Vielzahl von Anwendungen, wie z. B. Roboter und Robotik, Infusionspumpen, Ventilatoren, Aktuatoren, Prozesssteuerung, Funk- und Übertragungseinrichtungen und Notsignalisierung.

Die AEA800F-Serie hat eine volle fünfjährige Garantie und entspricht den europäischen RoHS-, REACH- und Niederspannungsrichtlinien.

Innerhalb der AEA-Serie stehen damit nun drei Modelle mit 600W, 800W und 1000W zur Verfügung, die alle hohe Spitzenleistung für anspruchsvolle Anwendungen bereitstellen.

Quelle: Cosel Europe GmbH
